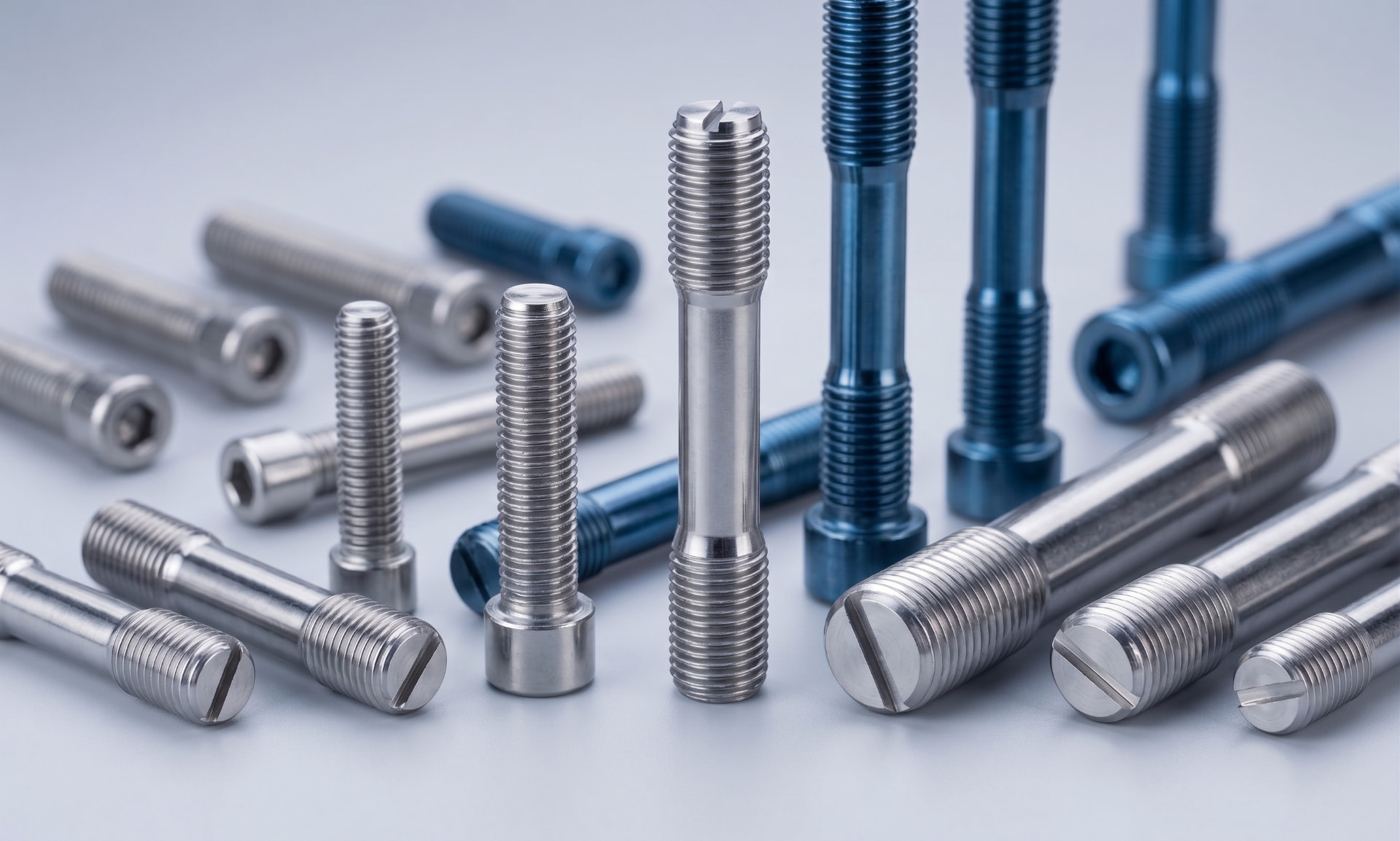

Dehnschrauben mit Dehnschaft

Dehnschaft · DIN 2510 und Sonderformen

Dehnschrauben mit Dehnschaft

  • Für Flansch-, Behälter- und Turbinenverbindungen
  • Im Maschinen- und Anlagenbau, in Kraftwerken, Schwerindustrie und Petrochemie
  • Angebot i. d. R. in 1–2 Werktagen · Zeugnis 3.1 auf Wunsch

Schnellanfrage starten

Beschreiben Sie Ihren Bedarf und wir melden uns mit einem Angebot.

Im nächsten Schritt nur noch Firma und E-Mail.

  • Excel / CSV
  • STEP, DXF, DWG
  • PDF / Bilder

max. 5 Dateien à 20 MB · Dateien werden vertraulich behandelt

Angebot i. d. R. in 1–2 Werktagen Kostenlos & unverbindlich Kleine Losgrößen und Anbrüche

ISO 9001, zertifiziert durch TÜV NORD

ISO 9001, zertifiziert durch TÜV NORD

Zertifiziertes Qualitätsmanagementsystem seit 2002. Abnahmeprüfzeugnis 3.1 auf Wunsch, 3.2 mit externer Abnahme auf Anfrage.

Zertifikat ansehen (PDF)
Über 40 Jahre Erfahrung

Über 40 Jahre Erfahrung

Wir beraten Sie bei Werkstoff- und Normfragen.

Eilfertigung auf Anfrage

Eilfertigung auf Anfrage

Bei Anlagenstillstand oder dringenden Projekten: Nennen Sie Ihren Bedarfstermin.

Ausführungen

Dehnschrauben mit Dehnschaft.

Dehnschrauben sind Schrauben oder Bolzen, deren Schaft dünner ist als der Kerndurchmesser des Gewindes (Dehnschaft, z. B. nach DIN 2510). Der Dehnschaft macht die Schraube nachgiebiger, sodass Setzen und Temperaturwechsel weniger Vorspannkraft kosten. Für die Bolzenenden liefern wir passende Kapselmuttern und Muttern.

POS. 01

DIN 2510 mit Dehnschaft

Reduzierter Schaft: Die Schraube wird nachgiebiger und verliert durch Setzen weniger Vorspannkraft.

Maße und Werkstoffe →

POS. 02

Mit passenden Muttern

Sechskantmuttern DIN 2510 NF.

POS. 03

Warmfeste & kaltzähe Ausführung

Einsatz von −200 °C bis ca. +650 °C je nach Werkstoff (Richtwerte).

POS. 04

Sonderausführung

Kundenspezifische Längen und Dehnschaft-Geometrie.

Werkstoffe

Werkstoffe für Dehnschrauben.

Pos.
Werkstoff
01
Nichtrostend (A2–A5): , , , , , (1.4539 u. a.)
02
Warmfest: , , , , , ,
03
Kaltzäh: , ,
04
Stahl / Festigkeitsklassen: , (höhere Festigkeiten auf Anfrage)

Einsatztemperatur je nach Werkstoff von −200 °C bis ca. +650 °C. Weitere Werkstoffe auf Anfrage.

Werkstoff-Lexikon →

Abmessungen

Abmessungen & Ausführung von Dehnschrauben.

Durchmesser
ab M12 nach DIN 2510; Sondergrößen nach Zeichnung
Ausführung
DIN 2510 mit Dehnschaft · mit Muttern DIN 2510 NF · nach Zeichnung
Einsatztemperatur
−200 °C bis ca. +650 °C (werkstoffabhängig, Richtwerte)
Zeugnisse
Prüfbescheinigung nach EN 10204 (2.1, 2.2 oder 3.1) auf Wunsch, 3.2 mit externer Abnahme auf Anfrage
Oberfläche
blank, verzinkt, Zinklamelle u. a. nach Wunsch

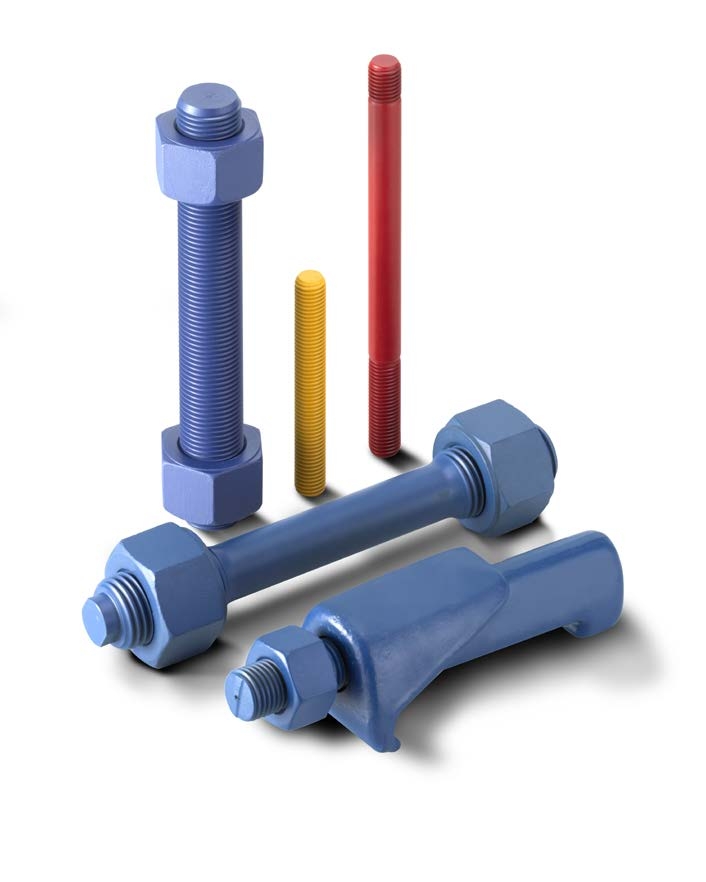

Kaiser Spezialartikel Unternehmensbroschüre

Die Unternehmensbroschüre

Die Broschüre zeigt das Spektrum für die Prozessindustrie: Normteile in Sonderwerkstoffen und Zeichnungsteile.

Broschüre anfordern

Wo Dehnschrauben eingesetzt werden

Verbindungen mit Last- und Temperaturwechsel

Flansch- und Behälterverbindungen

  • Flanschverbindungen in Rohrleitungen und Apparaten
  • Druckbehälter und Wärmeübertrager

Kraftwerk und Turbine

  • Turbinen- und Heißdampfverbindungen
  • Warmfeste Stähle wie 1.7709 und 1.4923
  • Warmfeste Austenite wie 1.4980 bis etwa 650 °C (Richtwert)

Tiefe Temperaturen

  • Kaltzähe Stähle wie 1.5680 (X12Ni5)
  • Einsatz bis etwa −120 °C (Richtwert)
  • Austenitische Güten A2 / A4

Was Kaiser bei Dehnschrauben bietet

Nach Zeichnung

Dehnschaft-Geometrie, Länge und Werkstoff nach Ihrer Vorgabe

Werkstoffe

Warmfeste, kaltzähe und nichtrostende Güten für den Dehnschaft

Zeugnisse nach EN 10204

Abnahmeprüfzeugnis 3.1 auf Wunsch, 3.2 mit externer Abnahme auf Anfrage

Mit Muttern

Sechskantmuttern nach DIN 2510 NF passend zum Bolzen

FAQ

Häufige Fragen zu Dehnschrauben.

Wofür dient der Dehnschaft?
Der Dehnschaft ist dünner als der Gewindekern und macht die Schraube elastisch nachgiebiger. Setzbeträge und Temperaturdehnung kosten dadurch weniger Vorspannkraft als bei einer Schaftschraube. Das ist wichtig bei Last- und Temperaturwechsel, etwa in Flansch-, Druckbehälter- und Turbinenverbindungen.
Welche Norm liefern Sie?
Dehnschrauben nach DIN 2510, nach Werksnorm sowie nach Ihrer Zeichnung.
Für welche Temperaturen sind die Schrauben geeignet?
Richtwerte je nach Werkstoff: kaltzähe Stähle wie 1.5680 (X12Ni5) bis etwa −120 °C, A2 bis −200 °C, A4 bis −200 °C als Gewindebolzen ohne Kopf bzw. −60 °C mit Kopf; warmfeste Stähle wie 1.7709 bis etwa 550 °C, warmfeste Austenite wie 1.4980 bis etwa 650 °C. Bei Druckgeräten gelten die Grenzen des Regelwerks (z. B. AD 2000-Merkblätter W 7/1, W 7/2 und W 10).
Liefern Sie passende Muttern mit?
Ja: Sechskantmuttern nach DIN 2510 NF sowie weitere auf Wunsch.
Welche Werkstoffe haben Sie ab Lager?
Gängige Austenite (1.4301 / 1.4571) und Stahlgüten meist ab Lager; warmfeste und kaltzähe Güten auf Anfrage.
Welche Prüfbescheinigungen gibt es für Dehnschrauben?
Abnahmeprüfzeugnis 3.1 auf Wunsch, 3.2 mit externer Abnahme auf Anfrage, außerdem Werksbescheinigung 2.1 oder Werkszeugnis 2.2 nach EN 10204. Werden die Dehnschrauben in Druckgeräten eingesetzt, legt das Regelwerk fest, welche Bescheinigung gefordert ist, zum Beispiel AD 2000-Merkblatt W 7/1 bzw. W 7/2. Nennen Sie Regelwerk und Bescheinigung bitte schon in der Anfrage.
Welche Angaben brauchen Sie für ein Angebot über Dehnschrauben?
DIN 2510 oder Ihre Zeichnung, Gewinde und Gesamtlänge, Durchmesser und Länge des Dehnschafts, Werkstoff, ob Muttern nach DIN 2510 NF dazugehören, Menge und das geforderte Zeugnis. Dateiformate: PDF, STEP/STP, DXF/DWG, JPG/PNG.

Dehnschraube außerhalb von DIN 2510?

Abweichende Dehnschaftmaße oder Sonderlängen fertigen wir als Sonderschraube nach Ihrer Spezifikation.

Zu den Sonderschrauben

Dehnschrauben anfragen.

Norm oder Zeichnung, Werkstoff und Menge genügen für den Anfang, auch für kleine Losgrößen und Anbrüche. Angebot i. d. R. in 1–2 Werktagen.

Angebot für Dehnschrauben anfordern
