Ausführungen

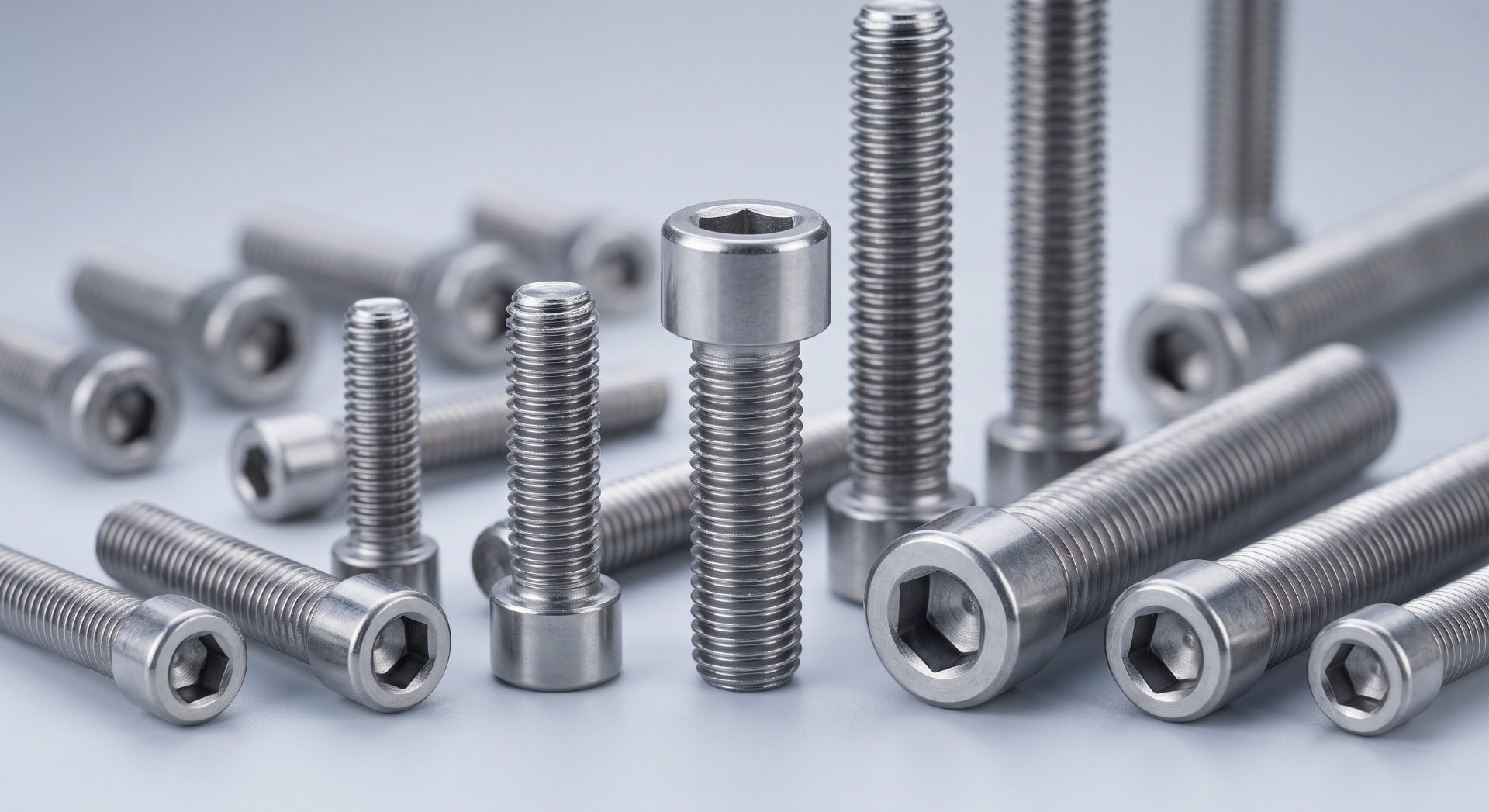

Zylinderschrauben mit Innensechskant.
Zylinderschrauben sind Schrauben mit zylindrischem Kopf, meist mit Innensechskant nach DIN 912 / ISO 4762. Der Kopf passt in eine Senkung, deshalb eignen sie sich für kompakte Verschraubungen. Wir liefern sie in Standard- und Sonderwerkstoffen, von kleinen Losgrößen bis zur Serie.
POS. 02
Niedriger Kopf
DIN 6912 / DIN 7984, für beengte Einbauräume.
POS. 03
Feingewinde
Metrisches Feingewinde in Sonderausführung.
POS. 04
Sonderausführung
Größer als M64, Sonderlängen und Sonderoberflächen nach Ihrer Zeichnung.
Werkstoffe
Werkstoffe für Zylinderschrauben.
Einsatztemperatur werkstoffabhängig: 8.8 bis 12.9 nach ISO 898-1 von −50 bis +150 °C, darüber bis max. +300 °C nur nach Rücksprache; warmfeste Sonderwerkstoffe höher. Weitere Werkstoffe auf Anfrage.
Werkstoff-Lexikon →Abmessungen
Abmessungen & Ausführung von Zylinderschrauben.
- Durchmesser
- nach DIN 912 / ISO 4762 bis M64; größere Abmessungen nach Zeichnung
- Ausführung
- DIN 912 / ISO 4762 · niedriger Kopf (DIN 6912 / DIN 7984) · Feingewinde · nach Zeichnung
- Einsatztemperatur
- werkstoffabhängig: 8.8 bis 12.9 nach ISO 898-1 von −50 bis +150 °C, darüber bis max. +300 °C nur nach Rücksprache; warmfeste Sonderwerkstoffe höher
- Zeugnisse
- Prüfbescheinigung nach EN 10204 (2.1, 2.2 oder 3.1) auf Wunsch, 3.2 mit externer Abnahme auf Anfrage
- Oberfläche
- blank, verzinkt, brüniert, Zinklamelle u. a. nach Wunsch; bei 10.9 und 12.9 besteht beim galvanischen Verzinken die Gefahr der Wasserstoffversprödung (ISO 4042)
Die Unternehmensbroschüre
Die Broschüre fasst zusammen, was Kaiser Spezialartikel über Zylinderschrauben hinaus liefert: Normteile in Sonderwerkstoffen und Zeichnungsteile für die Prozessindustrie.
Wo Zylinderschrauben eingesetzt werden
Zylinderkopf mit Innensechskant nach DIN 912 / DIN EN ISO 4762
Werkzeug- und Vorrichtungsbau
- Festigkeitsklasse 12.9 für hohe Vorspannkräfte
- Kopf versenkt in der Senkung
- Niedriger Kopf DIN 6912 / DIN 7984 für beengte Einbauräume
Maschinen- und Anlagenbau
- Festigkeitsklassen 8.8 und 10.9
- Edelstahl A2-70, A4-70 und A4-80
- Feingewinde in Sonderausführung
Höhere Temperaturen
- 8.8 bis 12.9 nach ISO 898-1 bis +150 °C
- Darüber nur nach Rücksprache
- Warmfeste Werkstoffe wie 1.7709 und 1.4923
Was Kaiser bei Zylinderschrauben bietet
FAQ
Häufige Fragen zu Zylinderschrauben.
Welche Normen liefern Sie?
Für welche Temperaturen sind die Schrauben geeignet?
Welche Werkstoffe haben Sie ab Lager?
Liefern Sie auch niedrige Kopfformen und Feingewinde?
Welche Angaben brauchen Sie für ein Angebot über Zylinderschrauben?
Zylinderschraube außerhalb der Norm?
Größere Abmessungen oder Sonderköpfe fertigen wir als Sonderschraube nach Ihrer Spezifikation.
Zu den SonderschraubenZylinderschrauben anfragen.
Norm oder Zeichnung, Werkstoff und Menge genügen für den Anfang, auch für kleine Losgrößen und Anbrüche. Angebot i. d. R. in 1–2 Werktagen.
